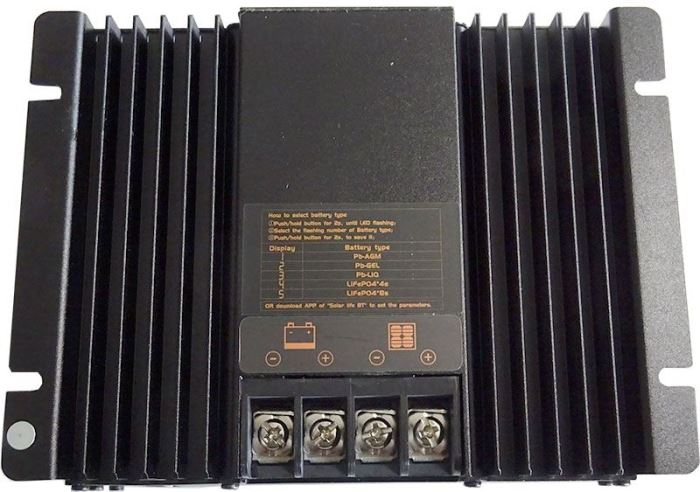

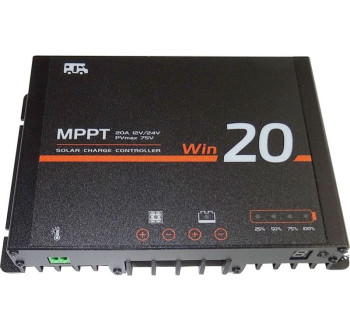

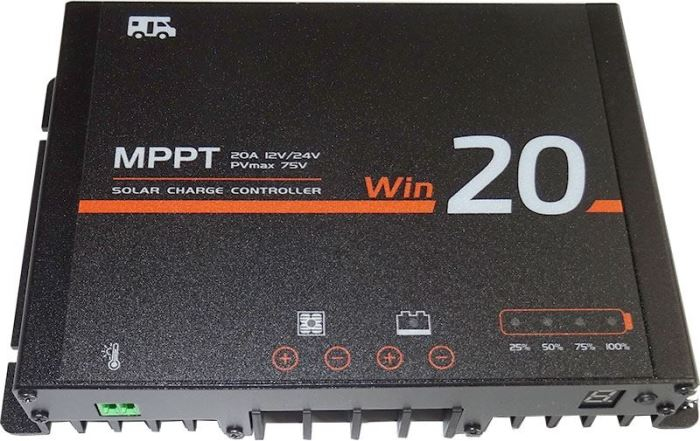

Solární regulátor MPPT Lumiax Win2075-K, 12-24V/20A, bluetooth

Solární regulátor MPPT Lumiax Win2075-K, 12-24V/20A, bluetooth

Kompaktní MPPT regulátor 15A pro olověné nebo lithiové baterie se systémovým napětím 12 nebo 24V a pro FV panely o max. výkonu 200W-12V nebo 240W-24V s max. vstupním napětím 75V. Základní nastavení typu baterie lze měnit jedním tlačítkem s indikací na LED displeji, pokročilé parametry regulátoru lze nastavit pomocí bluetooth z mobilního telefonu (aplikace SolarLife). Díky svým rozměrům a krytí IP54 je zvláště vhodný pro použití v karavanech a lodích nebo na venkovních stanovištích.

Specifikace:
Systémové napětí 12-24V
Max. výkon FV panelů: 200W(400W-24V) pro maximální využití regulátoru.
Max. výstupní napětí FV panelu: 75V
Min.výstupní napětí FV panelu pro nabíjení baterie 12V: 15V
Max. nabíjecí proud: 15A
Vlastní spotřeba: 6-7mA
4 stupňové nabíjení Pb baterie (CC, CV- boost, CV - float, CV-equalize)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1-2hod po dosažení svorkového napětí 14-14,8V (nastavitelné) CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro baterie s tekutým elektrolytem
CV-float = nabíjení udržovacím napětím 10-32V (nastavitelné), přednastaveno 13,7V

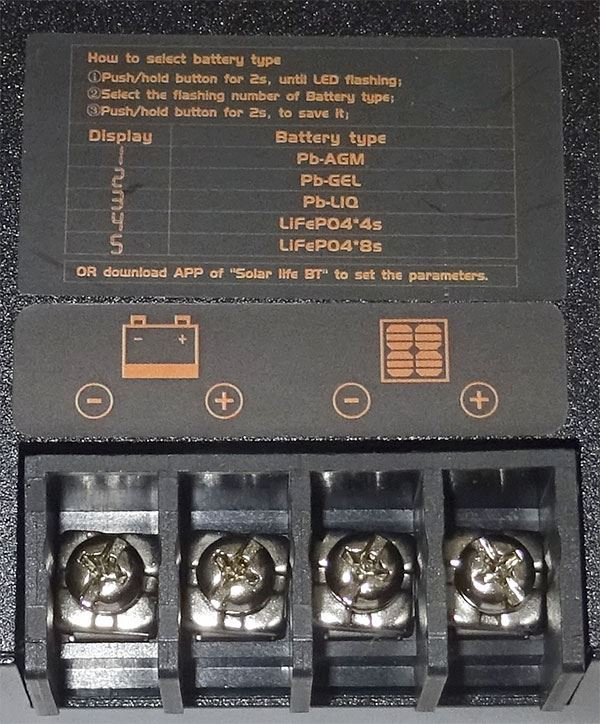

Volba typu baterie: S tekutým dielektrikem, AGM, AGM GEL, LiFePO4
Odpojení zátěžě při napětí baterie 9-15V - nastavitelné, přednastaveno 10,8V
Teplotní kompenzace: -4,17mV/K nabuňku při nabíjení boost+equal
-3,33mV/K na buňku při nabíjení float (udržovací)
Krytí IP54
Provozní teplota: -35°C~60°C
Rozměry: 143x108,6x28,1mm/0,55kg

Doplňkové funkce:
Omezení nabíjení při teplotách pod 0°C -funkce dostupná po přednastavení pro LiFePO baterie. lze ponechat plné nabíjení, omezené-pomalé nabíjení nebo nabíjení zcela vypnout.

Stručný popis regulátorů MPPT:
Regulátory MPPT upravují pomocí vnitřního měniče V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokážou tedy využít energii ze solárních panelů lépe než regulátory PWM, které regulují nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např 18V/5A přemění na 14,5V/6,2A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsoutedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.
