Solární regulátor MPPT Lumiax MT1550EULi, 12V/15A pro lithiové baterie

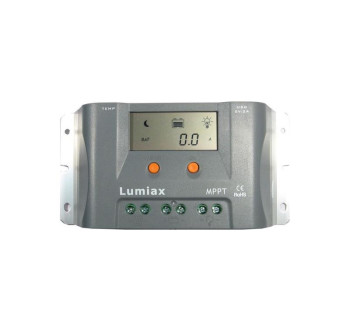

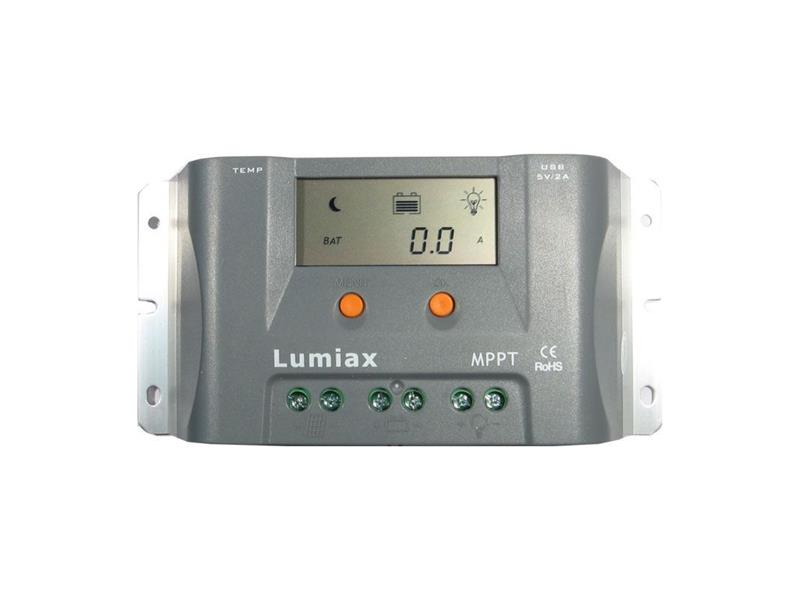

Solární regulátor MPPT Lumiax MT1550EULi

MPPT regulátor 15A pro baterie LiFePO4 se systémovým napětím 12V a pro FV panely o max. výkonu 200W s max. vstupním napětím 35V a min.vstupním napětím 15,8V. Primárně je určen pro panely se systémovýmnapětím 12V, které při maximální zátěži generují 16–18V.

Stručný popis regulátorů MPPT

Regulátory MPPT upravují pomocí vnitřního měniče V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokážou tedy využít energii ze solárních panelů lépe než regulátory PWM, které regulují nabíjení pouze pulsním omezením přímého propojení solárního panelua baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např 18V/5A přemění na 14,5V/6,2A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

Technické parametry

• systémové napětí: 12V
• pro LiFePO4 baterie s nominálním napětím 12,8V
• max. výkon FV panelů: 200W pro maximální využití regulátoru. Při použití výkonnějšího panelu nebude plný výkon využitý, avšak funkce regulátoru zůstane zachována bez poškození.
• max. výstupní napětí FV panelu: 35V
• min.výstupní napětí FV panelu: 15,8V – ověřeno vlastním měřením
• max. nabíjecí proud: 15A
• vlastní spotřeba: 7mA
• 3 stupňové nabíjení baterie (CC, CV – boost, CV – float)
• CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
• CV-boost =nabíjení po dobu 1–2hod po dosažení svorkového napětí 15V
• CV-float = nabíjení udržovacím napětím 13,8V
• nevhodný pro olověné baterie
• odpojení zátěžě při napětí baterie 11–12V – nastavitelné
• LCDdisplej pro nastavení a sledování provozních parametrů

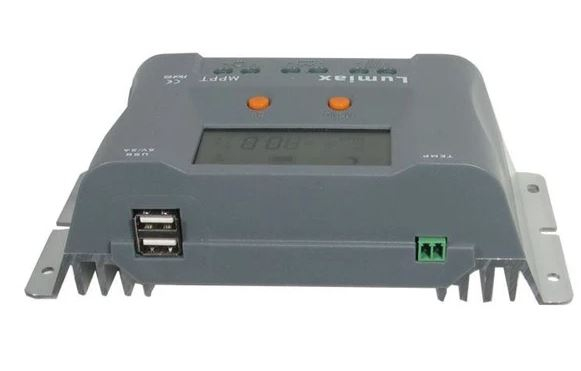

• 2× rozhraní USB
• teplotní kompenzace: –4,17mV/K na buňku při nabíjení boost+equal -3,33mV/K na buňku při nabíjení float (udržovací)
• protokol Modbus založený na rozhraní RS-485 maximalizující možnosti komunikace.
• krytí IP32
• provozní teplota: –25°C~55°C

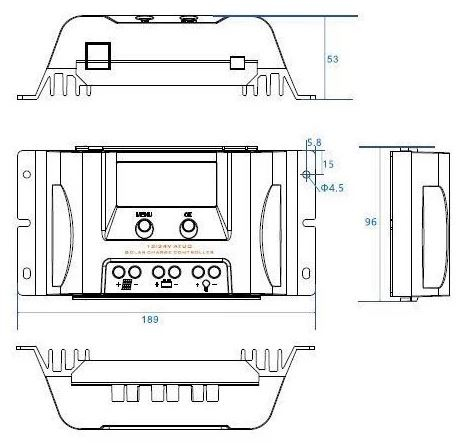

• rozměry: 189×96×53mm/0,42kg

Specifikace

• Max. vstupní napětí: 35 V
• Proud: 15 A
• Max. vstupní výkon: 200 W
• Nabíjecí napětí: 12V
