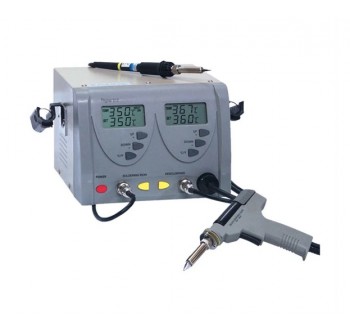

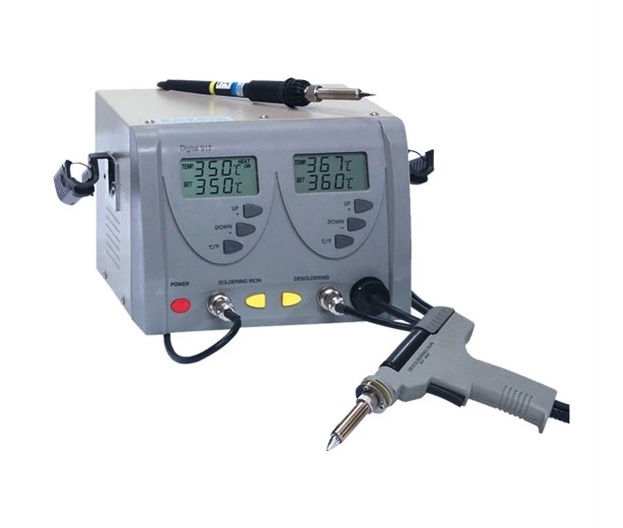

Pájecí / Odpájecí stanice ZD-917

Pájecí / Odpájecí stanice ZD-917

Vysoce výkonná multifunkční (pájecí/odpájecí) stanice ZD-917 je vyvinuta a vyrobena pro výzkum, výrobu a opravy elektronických výrobků a je přizpůsobená pro bezolovnaté pájení a odpájení . Tento přístroj se používá v oblasti elektronického výzkumu, výuky a výroby, především při opravách a přepracování elektronických přístrojů a komunikačních zařízení. Díky rychlému zahřátí a vysokému výkonu je tato stanice vhodná pro čisté odpájení všech typů komponentů tištěných spojů. Díky chytře navržené struktuře, obsluze jednou rukou a vysokému výkonu lze snadno odstranit (odsát) pájku z jedno nebo oboustranných tištěných spojů. Tato odpájecí stanice s odsávačkou se používá v oblasti elektronického výzkumu, výuky a výroby, především při opravách elektronických přístrojů a komunikačních zařízení.

Parametry produktu

1) Řídící jednotka ZD-917

•  Tato pájecí stanice je automaticky řízena dvěma mikroprocesory. Digitální řídící elektronika a kvalitní systém přenosu tepla spolu se senzory v hrotech. Senzory jsou zařazeny ve zpětné vazbě řídicích obvodů elektroniky a zajišťují nejvyšší stupeň přesnosti nastavení a udržení teploty. Vzduchová pumpa Diaphragm.

2) Rukojeť páječky (ZD415)

• Páječka ZD-415 s výkonem 60W (při ohřevu až 130W) má široký výběr pájecích hrotů a lze ji použít kdekoliv v oblasti elektroniky. Vysoký výkon a tenký design činí z této pájky ideální nástroj pro jemné pájecí práce. Topné těleso je vyrobeno z PTC a čidlo pájecího hrotu může díky tomu rychle a přesně kontrolovat teplotu pájení. Dodaný hrot serie N4.

3) Odpáječka (ZD-552)

• Rukojeť odpáječky ZD-552 s výkonem 80W (při ohřevu až 130W) a lze ji použít kdekoliv v oblasti elektroniky. Vysoký výkon a tenký design činí z této pájky ideální nástroj pro odpájecí práce. Topné těleso je vyrobeno z PTC a čidlo pájecího hrotu může díky tomu rychle a přesně kontrolovat teplotu odpájení. Dodané odsávací hroty N5-1, N5-2, N5-3.

Technické parametry

1) Servisní stanice ZD-917

• Vstupní napětí: 220 - 240V AC / 50Hz
• Příkon: až 200W
• Hlavní pojistka 3,15A
• Tlak vakua: 600mm Hg

2) Páječka (ZD415)

• Napájecí napětí topného tělíska: 24V AC
• Jmenovitý příkon 60W ( při rozehřívání až 130W )
• Teplota: 160°C-480°C

3) Odpáječka (ZD-552)

• Napájecí napětí topného tělíska: 24V AC
• Jmenovitý příkon 80W ( při rozehřívání až 130W )
• Teplota: 160°C-480°C

Obsah balení

• Řídicí jednotka ZD-917
• Páječka (ZD415)

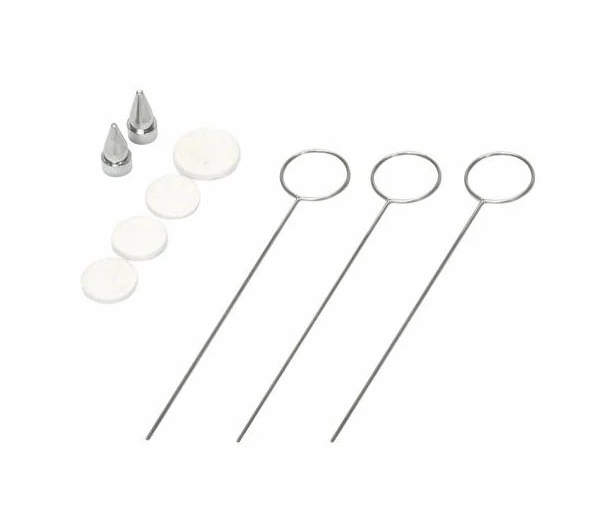

• 3 ks odsávacích špiček s otvory průměrů 0.8mm ( typu N5-2 ), 1.0mm (typu N5-1), 1.3mm ( typu N5-3)
• 1 ks pájecí hrot N4.
• 3 ks drátů pro čištění sacích špiček
• 1ks odkládací držák pro rukojeť pájky
• 1ks odkládací držák pro rukojeť odsávačky
• Náhradní vzduchové filtry ( 2ks prům.20,8mm+3ks prům.16,8mm )
• Návod k použití česky,slovensky, anglicky, německy

Parametry a specifikace

• Funkce                                odsávání, pájení
• Příkon                                 80W
• Min. teplota                         160 °C
• Max teplota                         480 °C
