Modul 90-150A pro bodové svařování, napájení 12VDC z akumulátoru

Modul 90-150A pro bodové svařování, napájení 12VDC z akumulátoru

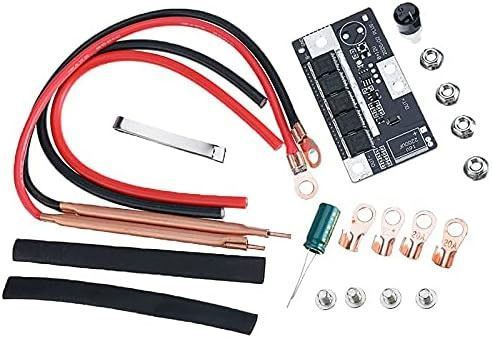

Přenosná bodová svářečka poniklovaných pásků ke kontaktům napájecích článků, typicky 18650 napájená z baterie 12V o kapacitě min.40Ah.
Specifikace:
Napájecí napětí: 12–14,6V
Svařovací proud:90–130A
Tloušťka poniklovaných plechů: 0,1–0,15mm

Návod k použití:
Připájejte kondenzátor 2200uF a bzučák

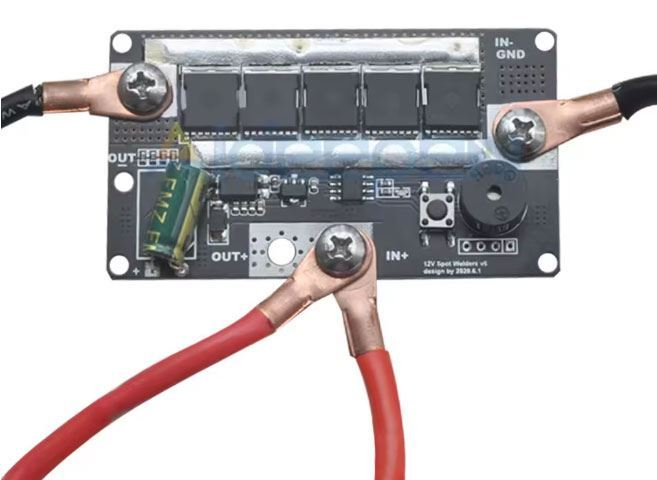

Připojte baterii ke svorkám +IN a -IN. Kladný pól je společný s +OUT. Na -OUT a+OUT připojte svařovací elektrody.
Veškeré ovládání je řešeno jedním mikrospínačem
- Pro zapnutí stiskněte mikrospínač po dobu 1,5s
- Pro změnu intenzity svařovacího proudu opakovaně stiskněte krátce mikrospínač:
zelená LED – nejnižší výkon
modrá LED – střední výkon
červená LED – nejvyšší výkon
- Frekvence svařovacích impulsů je přednastavena na každé 3sec
- Pro vypnutí stiskněte mikrospínač po dobu 1,5s

Poznámka:
Nepoužívejte vyřazené baterie, které mívají vyšší vnitřní odpor. Předejdete poškození přístroje a nekvalitním svárům.
